細說大型油罐焊接的工藝流程
發布日期:2019-12-13 10:04:17 訪問量:1829鋼制立式儲罐電動葫蘆提升倒裝法施工實在儲罐底板敷設完成后，先制作安裝頂圈壁板和拱頂，然后利用均布在儲罐內側裝在邊柱上的電動葫蘆，通過脹圈等工裝卡具，提升壁板，依次圍設組焊頂圈下部其他各圈壁板，最后完成底部壁板與底板角焊縫的組對焊接。
1、復檢儲罐基礎無誤后，依次鋪設組焊底板、安裝臨時支座、圍設組焊頂圈壁板和第2圈壁板。
2、第1/2圈壁板安裝完后，把提升邊柱、電動葫蘆、脹圈工裝卡具、中心桅桿、平衡鋼絲繩和電氣照明等設施吊運至罐內。
3、安裝拱頂及其附件，并在安裝提升邊柱的拱頂處留好缺口。

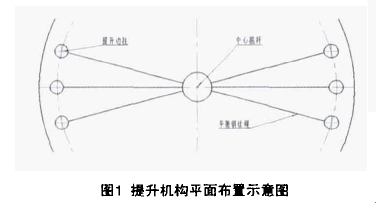

4、拱頂安裝完成后，在第1圈壁板下緣處安裝脹圈工裝卡具，用于罐體的撐圓和提升；接著安裝邊柱、中心桅桿、電動葫蘆及平衡鋼絲繩等提升機構，并把電動葫蘆的倒鏈掛在脹圈工裝卡具的吊鉤上，然后對提升機構進行預緊。
5、倒裝提升系統安裝完成，并經檢查無誤后，即進行罐體的提升。
6、提升到位后，圍設第3圈壁板，并在罐壁圓周方向上均勻布置兩道活口，組對第3圈壁板與第2圈壁板的環縫，并切除第2圈壁板活口組對收緊時的多余部分。
7、第3圈壁板組焊完成，并經檢查無誤后，進行罐體的提升，自此循環往復，直至底部最后一圈壁板圍設組焊完成。
8、最后一圈壁板圍設組焊完成后，稍微提升罐體，拆除底板上的臨時支座，然后使提升機構下降，罐體落在底板上，組焊最后一圈壁板與底板的角焊縫。
9、由于最后要拆除儲罐制作安裝時的臨時支座，所以提升的最大重量即為儲罐總量減去儲罐底板的重量，而底板重量占儲罐總重的比例很小，故在計算提升機構的受力分析時以儲罐總重計算，相當于放大了荷載校核安全系數。
