大型儲罐吊裝中焊罐電動葫蘆數量及提升桿長度的計算方法

（1）受力分析，確定電動葫蘆數量。

①根據現場施工工具選用 20t 電動葫蘆，單臺額定起重量20000kg。

②提升最大重量 G=Gb+Gd+Gf=206000kg式中：Gb 為儲罐壁板 182000kg；Gd 為儲罐頂蓋 16000kg；Gf 為加強圈及附屬件 8000kg。

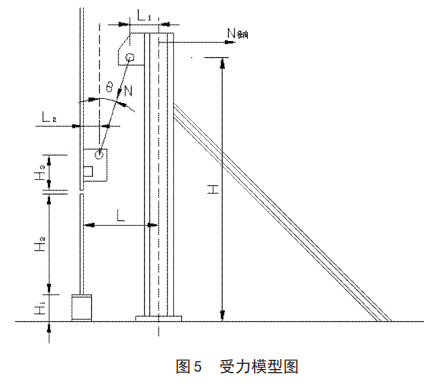

③電動葫蘆最大受力總和 N=μG/cosθ式中：μ 為電動葫蘆的安全系數 1.5；θ 為電動葫蘆與壁板的夾角，θ 越大 N 越大, 即電動葫蘆受力隨著提升高度的增加而增大，按最大提升高度計算。θ=arctan(L-L1-L2)/（H-H1-H2-H3）；L 為立柱中心距壁板內側距離 600mm；L1 為立柱中心距上吊耳中心距離 180mm；L2 為壁板內側距下吊耳中心距離 220mm；H 為立柱高度4000mm；H1 為臨時座墊高度 300mm；H2 為最大壁板高度（亦是最大提升高度）2200mm；H3 為下吊耳高度 400mm經過計算θ=arctan (L-L1-L2)/（H-H1-H2-H3）=arctan

(600-180-220)/（4000-300-2200-400）=arctan200/1100=10.3°,從而得出 N=μG/cosθ=1.5×206000kg/cos10.3°=314061kg

④電動和葫蘆數量計算 n=N/Ge式中：Ge 為電動葫蘆額定起重量；得出 n=N/Ge=314056kg

/20000kg=15.7，取整為16。

（2）提升桿選用及其穩定性校核。提升桿的穩定性是關系到施工安全的重要因素。提升桿受徑向和軸向力。橫向拉桿及斜撐桿力 N 徑向平衡了電動葫蘆的水平分力 （N×sinθ），故提升桿受力可近似考慮為豎直壓力，故提升桿受到外力為軸向壓力。

①提升桿受力 P=G/n=206000kg/16=12875kg

②提升桿臨近力 Plj=π2EI/L2

式中：E 為彈性模量。碳鋼彈性模量為 210×109N/m2；I 為壓桿最小慣性矩。鋼管 I=π（D4

-d）/64，D 為鋼管外徑，d 為鋼管內 4徑；L 為壓桿長度。此提升桿為一端固定，一端自由，取 L=2H。通過計算，得出部分常用無縫鋼管臨界力見表 1。

③為保證提升桿穩定，需 Plj≥μP

式中：μ 為安全系數，一般取 2.5～5；故 Plj 最小為Plj=μP=2.5×12875kg =32187.5kg。

④通過受力分析，在確保安全穩定的情況下，考慮施工成本等因素，選用無縫鋼管 φ168×7。
