電動葫蘆微型控制器的控制原理

發布日期:2019-09-12 09:58:30 訪問量:1475

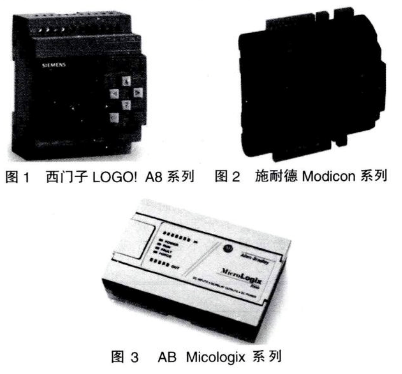

微型控制器可以通過采用內部功能塊編程的方式來代替?zhèn)鹘y(tǒng)繼電器開關的外部接線方式，在一個體積小小的模塊之中，用戶可以任意地調用各種所需求的功能塊來搭鉤自己的應用程序，從而實現以前需求很多定時器，繼電器和接觸器才能實現的控制任務，省去設備控制柜中多種低壓元器件，不僅節省了元器件的成本，也節省了柜體的空間。

電動葫蘆電氣控制系統以微型控制器為控制核心，48v安全低壓控制，接觸器，中間繼電器為執行元件；斷路器對電機進行斷路和過載保護，微型斷路器實現對控制回路的短路保護；利用控制器靈活的編程功能，結合電動葫蘆控制保護，將這些保護轉換成控制器控制程序。

以下是電動葫蘆電氣控制原理圖，主要講述了其中起升機構的控制：

Q011斷路器，為電機提供短路和過熱保護。

M012起升電機，提供動力。

T013控制變壓器，提供了多種電壓輸入接口，AC4V輸出為控制回路提供安全低電壓；AC24V輸出為控制器提供電源電壓。
